液壓升降機液壓系統裝配圖及其講解

在現代工業領域中，液壓升降機以其高效、穩定、安全的特點，成為了不可或缺的重要設備。而液壓升降機的核心部分便是其液壓系統，了解液壓升降機液壓系統裝配圖及其各個部件的作用，對于正確使用和維護液壓升降機至關重要。

一、液壓升降機液壓系統的重要性

液壓升降機的液壓系統是實現設備升降功能的關鍵。通過液壓能的轉換和傳遞，液壓系統能夠?qū)㈦妱?dòng)機的旋轉運動轉化為液壓缸的直線運動，從而實現工作平臺的上升和下降。液壓系統具有承載能力強、運行平穩、響應速度快等優點，能夠滿足各種不同工作場景的需求。

二、液壓升降機液壓系統的組成部分

液壓升降機液壓系統是指由液壓動力單元（或稱為集成液壓站）、液壓缸、液壓管路接頭等部件組成的一個密閉的液壓能的輸送系統。

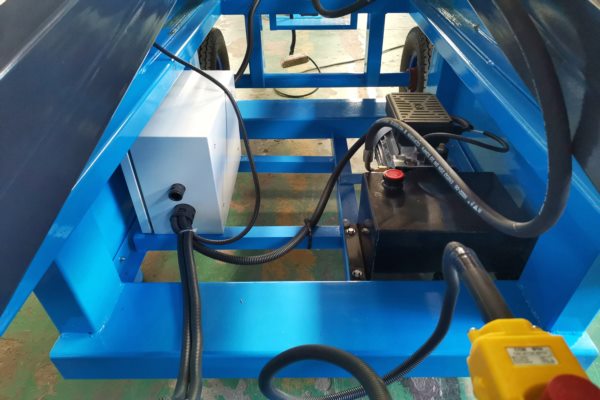

圖1：液壓升降機液壓系統裝配圖

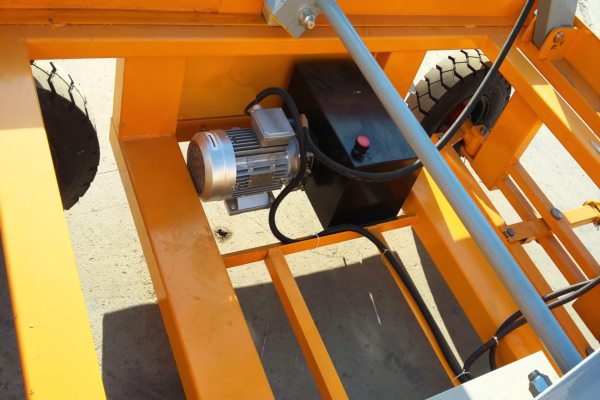

1. 液壓動力單元
    - 電動機：電動機是液壓動力單元的動力源，它為液壓泵提供旋轉動力。電動機的功率和轉速應根據液壓升降機的工作要求進行選擇，以確保液壓系統能夠提供足夠的動力輸出。
    - 液壓泵：液壓泵是液壓動力單元的核心部件，它負責將機械能轉化為液壓能。液壓泵的類型有多種，如齒輪泵、葉片泵、柱塞泵等，不同類型的液壓泵具有不同的性能特點和適用范圍。在選擇液壓泵時，應考慮液壓升降機的工作壓力、流量需求以及工作環境等因素。
    - 液壓閥組：液壓閥組用于控制液壓系統的壓力、流量和方向。液壓閥組通常由溢流閥、減壓閥、換向閥等組成，這些閥門通過不同的組合和調節，可以實現對液壓系統的精確控制。
    - 油箱：油箱是液壓系統的儲油容器，它用于儲存液壓油。油箱的容量應根據液壓系統的工作要求進行選擇，以確保液壓系統能夠正常運行。同時，油箱還應具有散熱、過濾等功能，以保證液壓油的清潔度和溫度在合理范圍內。

2. 液壓缸
    - 液壓缸是液壓升降機的執行部件，它通過液壓油的壓力作用，實現工作平臺的上升和下降。液壓缸的類型有多種，如單作用液壓缸、雙作用液壓缸等，不同類型的液壓缸具有不同的工作原理和適用范圍。在選擇液壓缸時，應考慮液壓升降機的工作壓力、承載能力以及行程要求等因素。

3. 液壓管路接頭
    - 液壓管路接頭用于連接液壓系統的各個部件，確保液壓油能夠在系統中順暢流動。液壓管路接頭的類型有多種，如螺紋接頭、法蘭接頭、快速接頭等，不同類型的接頭具有不同的連接方式和適用范圍。在選擇液壓管路接頭時，應考慮液壓系統的工作壓力、流量要求以及安裝空間等因素。

三、液壓升降機液壓系統裝配圖的講解

液壓升降機液壓系統裝配圖（如圖1）直觀地展示了各個部件的安裝位置和連接方式。讓我們深入了解一下其中的關鍵部分。

首先，液壓動力單元在裝配圖中通常位于較為固定的位置，一般靠近液壓升降機的底座。這樣的布局有利于電動機的接線以及液壓泵的日常維護。同時，也能縮短液壓管路的長度，減少液壓系統的能量損失。

液壓缸在裝配圖中與工作平臺和底座通過銷軸或螺栓連接。安裝時必須確保位置準確、連接牢固，防止在工作過程中出現松動或脫落的情況。液壓缸的類型和規格應根據液壓升降機的具體需求進行選擇，以保證其能夠承受所需的工作壓力和負載。

液壓管路在裝配圖中呈現出復雜的連接網絡。這些管路通常采用螺紋連接或法蘭連接的方式與各個部件相連。在連接過程中，要確保管路連接緊密，無泄漏現象。同時，合理布置液壓管路，避免出現彎曲、扭曲或過度拉伸的情況，以確保液壓油能夠順暢流動。

四、總結

液壓升降機液壓系統憑借其獨特的設計和強大的功能，在現代工業中發揮著舉足輕重的作用。對其裝配圖的深入理解和正確應用，是確保液壓升降機安全、高效運行的關鍵。我們應不斷提升對液壓升降機液壓系統的認識和掌握程度，在實際操作中注重維護保養，延長設備的使用壽命，提高工作效率。同時，隨著科技的不斷進步，我們也期待液壓升降機液壓系統在未來能夠不斷創新和發展，為各個行業的發展提供更加可靠、高效的解決方案，共同開創更加美好的工業未來。
