剪式升降機結構圖解大全

在現代工業和物流領域，剪式升降機以其高效、穩定的性能，成為了不可或缺的重要設備。今天，我們就來為大家詳細介紹剪式升降機，并帶來剪式升降機結構圖解大全。

一、剪式升降機的廣泛應用

剪式升降機廣泛應用于倉庫、車間、物流中心等場所，用于貨物的裝卸、搬運和堆垛。它可以將貨物快速、安全地提升到所需的高度，大大提高了工作效率。同時，剪式升降機也適用于各種維修和安裝工作，為工作人員提供了便利的工作平臺。

二、剪式升降機的結構組成

1. 平臺
    - 剪式升降機的平臺是承載貨物或人員的部分。平臺通常由高強度鋼材制成，具有足夠的強度和穩定性。平臺表面還會進行防滑處理，確保在使用過程中的安全性。
2. 剪叉結構
    - 剪叉結構是剪式升降機的核心部分。它由多個交叉連接的桿件組成，通過液壓系統的作用，可以實現伸展和收縮，從而使平臺上升和下降。剪叉結構的設計合理，能夠確保升降機在運行過程中的穩定性和可靠性。
3. 液壓系統
    - 液壓系統是剪式升降機的動力來源。它由液壓泵、液壓缸、液壓閥等部件組成。通過液壓泵將液壓油輸送到液壓缸中，推動剪叉結構伸展或收縮，實現平臺的升降。液壓系統具有操作簡單、運行平穩、承載能力強等優點。
4. 電氣控制系統
    - 電氣控制系統是剪式升降機的控制中心。它由控制器、傳感器、電機等部件組成。通過控制器對電機的啟動、停止、正反轉等進行控制，實現平臺的升降和移動。電氣控制系統還可以對升降機的運行狀態進行監測和保護，確保在使用過程中的安全性。
5. 安全裝置
    - 為了確保剪式升降機的安全運行，通常會配備多種安全裝置。例如，限位開關可以限制平臺的上升和下降高度，防止超出行程范圍；過載保護裝置可以在平臺超載時自動停止運行，保護設備和人員的安全；緊急停止按鈕可以在緊急情況下迅速停止升降機的運行。

三、剪式升降機結構圖解大全

剪式升降機的結構復雜而精妙，通過詳細的圖解可以更直觀地了解其各個組成部分的作用和相互關系。以下為大家全面展示剪式升降機結構圖解大全。

1. 整體結構圖解

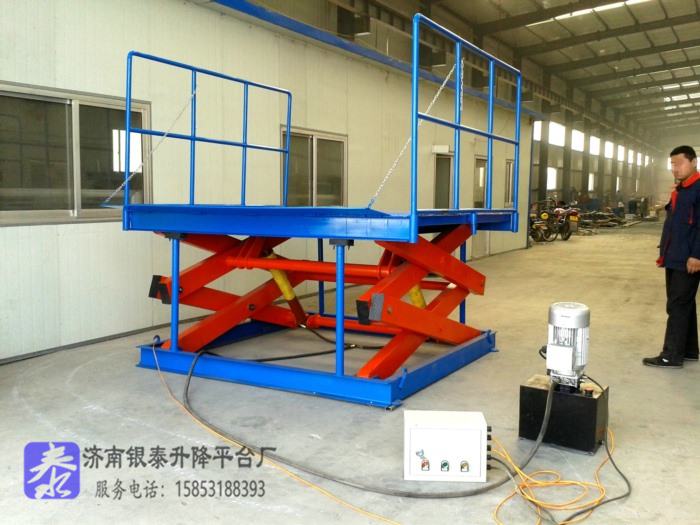

圖1：剪式升降機結構圖解-整體結構圖解

    - 如圖 1 所示，剪式升降機的整體外觀呈現出一種穩固而堅實的形態。其主要由平臺、剪叉結構、液壓系統、電氣控制系統和安全裝置等多個關鍵部分組成。平臺作為承載貨物或人員的核心區域，通常采用高強度鋼材打造，不僅具有出色的抗壓能力，還能確保在各種工作環境下的穩定性。剪叉結構猶如升降機的骨骼，由多個交叉連接的桿件構成，這些桿件經過精密設計和制造，在液壓系統的驅動下，可以實現平穩的伸展和收縮，從而精準地控制平臺的上升和下降。液壓系統如同升降機的動力心臟，由液壓泵、液壓缸、液壓閥等重要部件組成。液壓泵負責將液壓油加壓后輸送到液壓缸中，推動剪叉結構進行運動，實現平臺的升降操作。電氣控制系統則是升降機的大腦，由控制器、傳感器、電機等部件組成。通過控制器對電機的啟動、停止、正反轉等進行精確控制，實現平臺的升降和移動。同時，電氣控制系統還能夠?qū)ι禉C(jī)的運行狀態進行實時監測和保護，確保在使用過程中的安全性。而安全裝置則是升降機的守護者，包括限位開關、過載保護裝置、緊急停止按鈕等多種安全設備。限位開關可以嚴格限制平臺的上升和下降高度，防止超出行程范圍而引發危險。過載保護裝置能夠在平臺超載時自動停止運行，有效保護設備和人員的安全。緊急停止按鈕則可以在緊急情況下迅速停止升降機的運行，為使用者提供了一道可靠的安全防線。

2. 剪叉結構圖解

圖2：剪式升降機結構圖解-剪叉結構圖解

    - 如圖 2 所示，剪叉結構是剪式升降機的核心支撐部分。它由多個交叉連接的桿件組成，這些桿件通常采用高強度合金鋼制造，具有極高的強度和韌性。在液壓系統的作用下，剪叉結構可以實現靈活的伸展和收縮。當液壓系統推動液壓缸伸展時，剪叉結構的桿件會逐漸展開，從而使平臺上升。反之，當液壓缸收縮時，剪叉結構的桿件會逐漸合攏，平臺則下降。剪叉結構的設計非常巧妙，它不僅能夠承受巨大的重量，還能確保在升降過程中的穩定性和平衡性。每一個桿件的連接點都經過精心設計和加工，確保在長期使用過程中不會出現松動或變形。同時，剪叉結構的布局也經過了嚴格的力學分析，以確保在各種工作狀態下都能保持最佳的力學性能。

3. 液壓系統圖解

圖3：剪式升降機結構圖解-液壓系統圖解

    - 如圖 3 所示，液壓系統是剪式升降機的動力源泉。它主要由液壓泵、液壓缸、液壓閥等部件組成。液壓泵是液壓系統的核心部件，它負責將液壓油從油箱中抽取出來，并加壓后輸送到液壓缸中。液壓缸則是液壓系統的執行部件，它通過液壓油的壓力推動剪叉結構進行運動，實現平臺的升降。液壓閥則是液壓系統的控制部件，它可以控制液壓油的流向、壓力和流量，從而實現對升降機的精確控制。在液壓系統中，還配備了各種過濾器、散熱器等輔助設備，以確保液壓油的清潔和溫度穩定。這些輔助設備的作用不可小覷，它們可以有效地延長液壓系統的使用壽命，提高升降機的可靠性和穩定性。

4. 電氣控制系統圖解

圖4：剪式升降機結構圖解-電氣控制系統圖解

    - 如圖 4 所示，電氣控制系統是剪式升降機的智能中樞。它主要由控制器、傳感器、電機等部件組成。控制器是電氣控制系統的核心部件，它采用先進的微處理器技術，能夠?qū)﹄姍C(jī)的啟動、停止、正反轉等進行精確控制。傳感器則是電氣控制系統的感知器官，它可以實時監測升降機的運行狀態，如平臺的高度、速度、負載等信息，并將這些信息反饋給控制器。電機是電氣控制系統的動力輸出部件，它通過控制器的控制，為升降機的運行提供動力。在電氣控制系統中，還配備了各種保護裝置，如過載保護、短路保護、漏電保護等，以確保在使用過程中的安全性。同時，電氣控制系統還可以與外部設備進行通信，實現遠程控制和監控，為用戶提供更加便捷的使用體驗。

四、剪式升降機的優勢

1. 高效性
    - 剪式升降機具有升降速度快、操作簡單等優點，可以大大提高工作效率。特別是在物流倉儲、工廠車間等場所，能夠快速地將貨物或人員提升到所需的高度，節省時間和人力成本。
2. 穩定性
    - 剪式升降機的剪叉結構設計合理，能夠確保在運行過程中的穩定性和可靠性。同時，配備的安全裝置也可以有效地防止設備在使用過程中出現意外情況，保障人員和設備的安全。
3. 靈活性
    - 剪式升降機的結構緊湊，可以根據不同的使用需求進行定制和安裝。例如，可以選擇不同的平臺尺寸、承載能力、升降高度等參數，滿足不同場所的使用要求。此外，剪式升降機還可以配備移動裝置，方便在不同的位置之間進行移動和使用。
4. 經濟性
    - 與其他類型的升降機相比，剪式升降機的價格相對較低，具有較高的性價比。同時，由于其結構簡單、維護方便，能夠降低設備的使用成本和維護成本。

五、總結

通過剪式升降機的介紹和剪式升降機結構圖解大全的展示，相信大家對剪式升降機有了更深入的了解。剪式升降機以其獨特而精妙的結構，在現代工業和物流等領域發揮著至關重要的作用。從堅固的平臺到核心的剪叉結構，從強大的液壓系統到智能的電氣控制系統，再加上可靠的安全裝置，每一個部分都協同工作，為用戶提供高效、穩定、安全的升降服務。

隨著科技的不斷進步，剪式升降機的結構也在不斷優化和創新。相信在未來，剪式升降機將以更加先進的技術和更高的性能，為各個行業的發展做出更大的貢獻。無論是在繁忙的倉庫中提升貨物，還是在工廠車間為維修工作提供便利平臺，剪式升降機都將以其卓越的品質和可靠的性能，成為不可或缺的重要設備。
