導軌式液壓升降機工作原理圖及圖解
產品分類:導軌式升降機
導軌式升降機是一種垂直升降的貨物運輸機械設備。它具有結構簡單、操作簡便、價格低廉、承載能強等諸多優點。它一般由載貨平臺、導向軌道、液壓動力系統、機械傳動系統、電氣控制系統等組成。其工作原理比較簡單,由液壓動力系統輸出油壓動力,通過液壓油管輸送到液壓缸,液壓缸頂升舉升梁架,舉升梁架通過鏈條拉動載貨平臺升降,到達目的樓層時電氣控制系統會控制設備停靠到本樓層,工作人員便可以到載貨平臺上裝卸貨物了。
訂購熱線:0531-84221499
立即咨詢導軌式液壓升降機工作原理圖及圖解
導軌式升降機是一種垂直升降的貨物運輸機械設備,它具有結構簡單、操作簡便、價格低廉、承載能力強等諸多優點。下面我們來詳細介紹一下導軌式升降機的工作原理。
1、結構組成
導軌式升降機一般由載貨平臺、導向軌道、液壓動力系統、機械傳動系統、電氣控制系統等部分組成。
2、工作原理
(1)動力輸出
液壓動力系統通過電動機驅動液壓油泵將油液壓入液壓缸中,產生壓力。液壓缸連接著舉升梁架,當液壓油壓力增大時,液壓缸頂升舉升梁架,連接在舉升梁架上的鏈條拉動載貨平臺上升。
(2)機械傳動
在升降過程中,機械傳動系統起到了重要的作用。機械傳動系統主要由鏈條、舉升梁架組成,鏈條通過輪齒的裝置連接著舉升梁架和載貨平臺。當液壓缸頂升舉升梁架時,鏈條會被拉動,從而帶動載貨平臺一起升降。
(3)電氣控制
當導軌式升降機達到所需樓層時,電氣控制系統會發揮作用,控制設備停靠到目標樓層。電氣控制系統可以通過按鈕、遙控器等方式進行操作,使得導軌式升降機的升降過程更加精確和方便。
通過這樣的工作原理,導軌式升降機可以實現貨物的垂直運輸。它廣泛應用于工廠、倉庫、商場等場所,方便人們的日常生活和工作。同時,導軌式升降機還可以根據實際需要進行定制,以適應不同場所的使用要求。

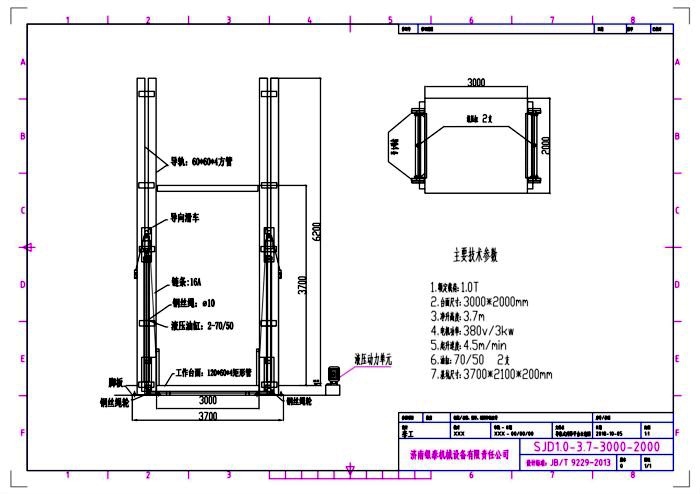

3、導軌式液壓升降機工作原理圖及圖解
4、總結:
導軌式升降機的工作原理相對簡單,涉及液壓動力系統、機械傳動系統和電氣控制系統的協同作用。通過這些系統的配合,導軌式升降機能夠?qū)崿F(xiàn)貨物的快速、安全的垂直運輸,為人們的工作和生活提供了便利。
