導軌式升降貨梯結構及其結構圖
產品分類:導軌式升降貨梯
導軌式升降貨梯結構組成有:導向軌道、載物平臺、液壓泵站、液壓缸、舉升梁架、鏈條及鋼絲繩、電氣控制系統及安全裝置等。這些結構部分組成一個有機的整體,各部分協同工作、密切配合,導軌式升降貨梯才能正常工作。為工廠、倉庫等場所提供一個便利的上下貨的工作環境,保證貨物的平穩運輸,提高工作效率。
訂購熱線:0531-84221499
立即咨詢導軌式升降貨梯結構及其結構圖
一、導軌式升降貨梯結構
導軌式升降貨梯是一種常用的升降設備,廣泛應用于工廠、倉庫等場所。它的主要結構包括導向軌道、載物平臺、液壓泵站、液壓缸、舉升梁架、鏈條及鋼絲繩、電氣控制系統及安全裝置等。這些結構部分組成一個有機的整體,各部分協同工作、密切配合,導軌式升降貨梯才能正常工作。為工廠、倉庫等場所提供一個便利的上下貨的工作環境,保證貨物的平穩運輸,提高工作效率。
接下來,對導軌式升降貨梯結構七大組成部分作一簡單介紹:
1,導向軌道
導向軌道是導軌式升降貨梯的重要組成部分之一,它起到引導和支撐載物平臺的作用。導向軌道通常由鋼管或H型鋼材制成,具有強度高、穩定性好等特點。
2,載物平臺
載物平臺是導軌式升降貨梯的核心部件之一,它是用戶進行貨物裝卸的重要場所。載物平臺通常由鋼板和鋼管加工而成,具有較大的承重能力和較好的耐用性。
3,液壓泵站
液壓泵站是導軌式升降貨梯的動力源之一,它通過提供高壓液體來驅動液壓缸完成上升和下降的動作。液壓泵站通常齒輪泵、電動機、組合閥塊、油箱等組成,具有輸出壓力大、噪音小等特點。
4,液壓缸
液壓缸是導軌式升降貨梯的關鍵部件之一,它將液壓泵站提供的高壓液體轉化為機械能,從而推動舉升梁架帶動載物平臺實現貨物的升降運動。液壓缸通常由缸體、活塞桿和密封件等組成,具有舉升能力強、堅固耐用等特點。
5,舉升梁架
舉升梁架是導軌式升降貨梯的重要組成部分之一,它被裝在導向軌道中、連接著載物平臺,并且承載著舉升貨物所需的重力。舉升梁架通常由矩形管或槽鋼制成,具有強度高、穩定性好等特點。
6,鏈條及鋼絲繩
鏈條及鋼絲繩是導軌式升降貨梯的安全保障之一,它們連接著舉升梁架和載物平臺之間,并且起到傳遞力量和保持平衡的作用。鏈條及鋼絲繩通常由高強度鋼制成,具有耐磨性和抗拉性強等特點。
7,電氣控制系統
電氣控制系統是導軌式升降貨梯的大腦之一,它通過控制電機、液壓閥等元器件來實現對整個設備的精確控制。電氣控制系統通常由電控柜、操作面板、電纜線、行程開關等組成,具有操作簡單、響應迅速等特點。

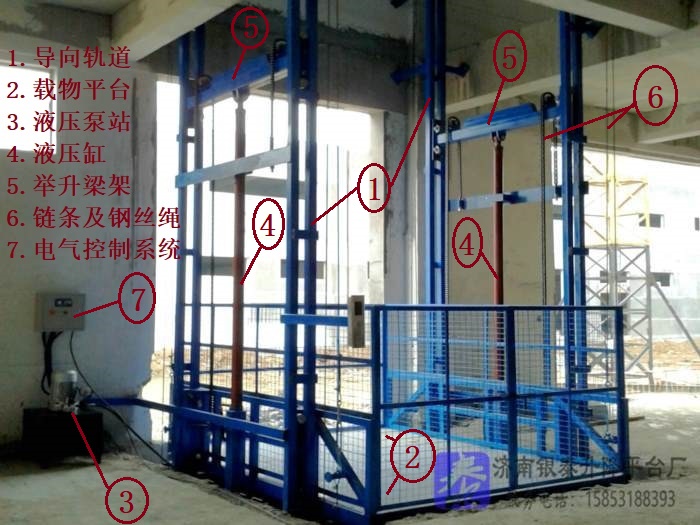

二、導軌式升降貨梯結構圖(上圖)
為進一步說明導軌式升降貨梯的結構,我們制作了導軌式升降貨梯結構圖,以期對想了解導軌式升降貨梯結構的朋友有所幫助。
本文地址:http://www.0311touzi.com/dght/313.html
發布日期:2023-12-14 18:06:52
