固定登車橋電路原理及電路原理圖圖解

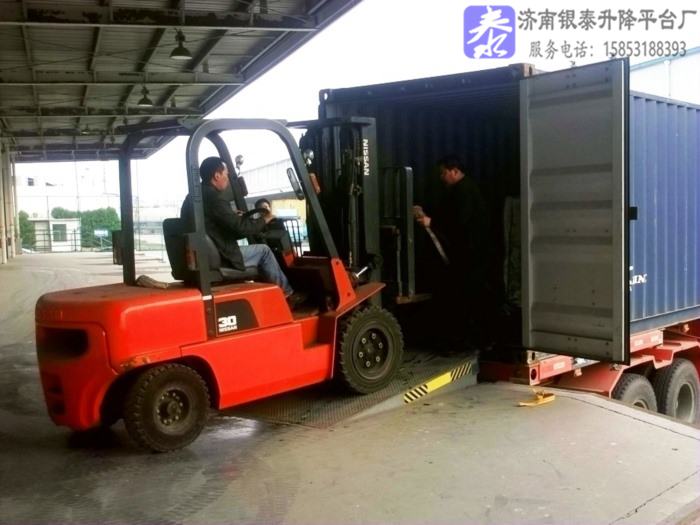

固定登車橋是一種便捷的實用型物流裝卸設備，通常安裝于倉庫月臺邊，通過調節橋面的坡度在月臺和貨廂間搭起一座斜坡“橋梁”，便于叉車進入貨廂內進行裝卸作業。在固定登車橋的使用過程中，電氣控制系統起著至關重要的作用。本文將詳細介紹固定登車橋電氣控制系統中的電路原理及電路原理圖解。
一、固定登車橋電路原理
固定登機橋的電路原理是指該設備所采用的電路結構和電氣系統的工作原理，是登車橋制造和安裝的指導性文件。固定登車橋的電路原理主要包括供電電路、控制電路和安全保護電路三個部分。
1、供電電路是固定登車橋正常工作所需的電力來源。通常情況下，供電電路會連接到倉庫的電源系統，通過開關控制電流的通斷，以保證固定登車橋的正常運行。
2、控制電路是固定登車橋各個功能模塊的控制中樞。它由控制面板、按鈕和傳感器組成。通過控制面板上的按鈕，操作人員可以實現對固定登車橋的啟動、停止、升降等操作。同時，傳感器會感知到貨物的位置和叉車的狀態，并將這些信息傳輸給控制電路，以便對固定登車橋進行智能化的控制。
3、安全保護電路是為了確保固定登車橋的安全運行而設計的。它包括各種安全傳感器和保護裝置。例如，當固定登車橋升降過程中發生異常情況時，安全傳感器會及時檢測到，并通過控制電路觸發緊急停止裝置，以避免事故發生。此外，安全保護電路還可以監測固定登車橋的負載情況，當超過額定負荷時會發出警報，提醒操作人員及時處理。
總之，固定登車橋的電路原理是其正常運行的基礎。通過供電電路、控制電路和安全保護電路的合理設計和配合，可以實現固定登車橋的高效、安全運行。
二、固定登車橋電路原理圖
固定登車橋電路原理圖是對其電路結構和電氣原理進行說明的圖表，能更加直觀地展現固定登車橋的電路原理。

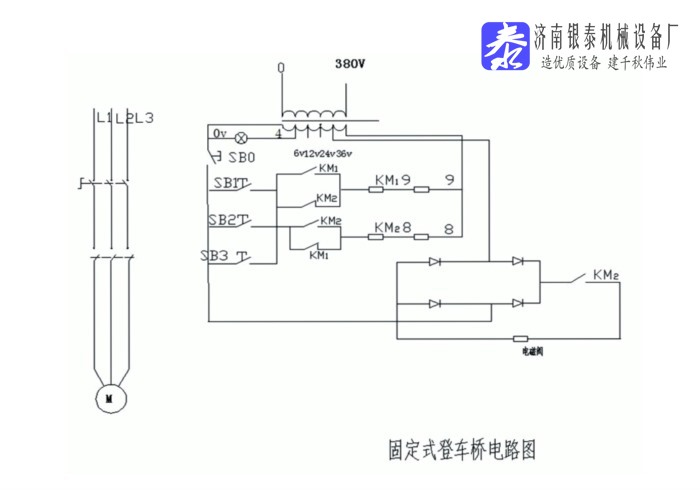

                                                              （圖片為固定登車橋的電路原理圖）

三、固定登車橋電路原理圖解
固定登機橋的電路原理圖解展示了通過供電電路、控制電路和安全保護電路的協調工作，實現了固定登機橋的正常運行和安全使用。
固定登機橋的電路原理圖解如下：
1、供電電路：供電電路是固定登機橋的基礎電路，主要功能是將電能傳輸?shù)礁鱾€電器設備上。供電電路通常由主電源、電源開關、保險絲和電纜組成。主電源接通后，通過電源開關控制電路的通斷，保險絲則起到過載保護的作用。供電電路還可以根據需要設置電壓調節器，以滿足不同設備對電壓的需求。
2、控制電路：控制電路是固定登機橋的核心電路，主要功能是控制登機橋的上升、下降、伸縮和旋轉等動作。控制電路通常由控制按鈕、繼電器、接觸器和電磁閥等組成。通過按下不同的控制按鈕，可以觸發相應的繼電器和接觸器動作，從而控制登機橋的運動。電磁閥則負責控制液壓系統的工作，實現登機橋的上升、下降和伸縮等功能。
3、 安全保護電路：安全保護電路是固定登機橋的重要電路，主要功能是保證登機橋在使用過程中的安全性。安全保護電路通常包括過載保護、限位保護和緊急停止保護等功能。過載保護電路可以監測登機橋的負載情況，當超過額定負載時，會自動切斷電源，避免設備損壞。限位保護電路可以監測登機橋的運動位置，當達到上限或下限位置時，會自動停止運動，避免超出范圍造成意外。緊急停止保護電路可以在緊急情況下，立即切斷電源，停止登機橋的運動，保護人員和設備的安全。

本文總結：固定登車橋的電路原理主要包括電源供電電路、控制電路和傳感器電路。電源供電電路提供穩定可靠的電能，控制電路實現對固定登車橋的各項功能的控制和調節，傳感器電路感知固定登車橋的狀態和環境信息。這些電路的合理設計和運行能夠確保固定登車橋的正常工作，提高物流裝卸的效率和安全性。固定登車橋作為一種便捷實用的物流裝卸設備，將繼續在倉庫和貨運行業中發揮重要作用。
